伺服電機應用方案-瑞盟產品系列
1、電流電壓檢測
隔離ADC MS2401：16 位隔離Σ-Δ調制器
隔離運放CA-IS1300G25G：用于電流檢測的全差分隔離式運放
放大器MS8606：低偏置電流(室溫)、高速、低噪聲、低失調運算放大器
ADC MS5182/9：16bit、4/8 通道、250KSPS、SAR 型 ADC
基準電壓源 MSR025：低溫漂、低功耗 2.5V 電壓基準
2、位置檢測
旋變數字轉換器MS5905P/MS5910PA：3125rps精度：±2.5 弧分，10-/12-/14-/16位分辨率，用戶設置，并行和串行10位至16位數據端口
放大器 MS8562：精密、低噪、CMOS、軌到軌輸入輸出運算放大器
3、通信接口
MS3485：485 接口芯片
MS2573/MS2574：四通道差分接收驅動器
MS2374/MS2375：RS422 差分接收驅動器
MS21147/MS21148：4 通道 LVDS 差分驅動器
UT3232：232 接口芯片
CA-IS1051：CAN 接口芯片
4、模擬量
輸入檢測放大器MS8606：低偏置電流(室溫)、高速、低噪聲、低失調運算放大器
ADC MS5182/9：16bit、4/8通道、250KSPS、SAR型ADC
GAD7606：8通道DAS，支持16位、雙極性輸入、同步采樣ADC
基準電壓源MSR025：低溫漂、低功耗 2.5V 電壓基準
5、隔離接口
CA-IS1044：隔離 CAN 接口芯片
CA-IS3082：隔離 485 接口芯片
CA-IS3721：高速雙通道數字隔離器
CA-IS3741：高速四通道數字隔離器
CA-IS3641LW：帶電源隔離的四通道數字隔離器
6、電源管理
隔離電源CA-IS3105W：0.5W 全集成隔離電源
金升陽隔離電源模塊
非隔離電源RY1313：3 通道電壓輸出 2A 降壓轉化器
TPL710：低噪聲、低功耗 200mA LDO

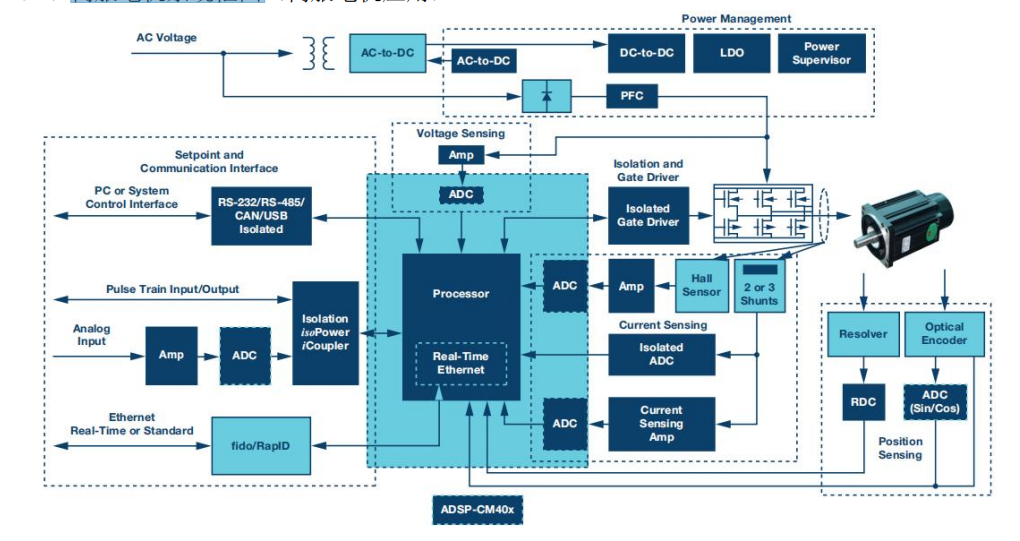

伺服電機系統框圖
